Главная >> Общий каталог >> Кондиционеры >> Внешний блок TSA (Lennox)
Кондициоер_ленокс

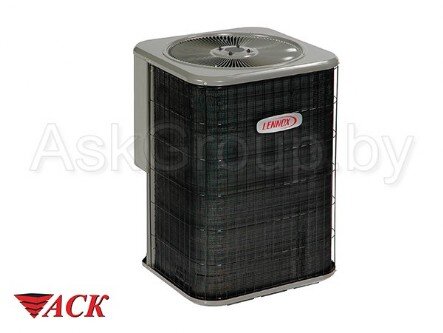

Наружный блок кондиционера LENNOX TSA (Холод) (ККБ)

Компрессорно-конденсаторные блоки предназначены для совместного использования с воздухонагревателями "LENNOX G61" и внутренними  блоками кондиционеров "Lennox СX34".
Независимо от условий применения модельный ряд Компрессорно-конденсаторных блоков «ЛЕННОКС TSA» («LENNOX TSA») удовлетворит любые требования и обеспечит эффективной системой охлаждения и обогрева.
Оборудование Lennox TSA - поставляются заправленными фреоном, со всеми подключенными внутренними электрическими цепями, проверенными  в заводских условиях.
Высокое качество комплектующих и автоматика безопасности обеспечивают бесперебойную работу и длительный срок службы оборудования "Леннокс" (Lennox).
Общие                                       Модель
данные
Номин. кВт
TSA024S4TSA030S4TSA036S4TSA048S4TSA060S4
7.08.810.514.117.6
Соединения         Жидк.линия внеш.диам.
(сварка)              Всасыв.линия внеш диам
3 / 83 / 83 / 83 / 83 / 8
3 / 43 / 47 / 87 / 81 - 1 / 8
Поставляется хладагент (R-410A) кг1.981.932.893.404.54
Наружная камера Площ.поверх.  Внешняя
м2                        Внутр.
1.051.231.521.951.73
------------1.67
    Диам.трубки - дюймы
                Кол-во рядов
                   Ребра/метр
5 / 165 / 165 / 165 / 165 / 16
11112
1024102410241024866
Внешний вентиляторДиам.-мм457457559559559
Кол-во лопастей34444
Двигатель Вт75150185185185
л/с924944137714431416
об./мин842908688696692
Вт138154250246238
Отгрузка - кг 1 упаковка5660818899
Электрические параметры
         Линейное напряжение - 50 Гц - 1фаза


                          2Макс. защита по току (А)
                                          3Мин. сила тока
220 / 240 В220 / 240 В
220 / 240 В
(380 / 420 В)
220 / 240 В
(380 / 420 В)
220 / 240 В
(380 / 420 В)
252535 (10)35 (15)45 (20)
14.316.921.7 (8.0)21.6 (10.7)26.9 (14.2)
Компрессор                 Номин. нагрузка, А
                                     Затормож.ротор, А
10.912.216.0 (6.0)15.9 (7.8)20.2 (10.6)
60.067.087.0 (46.0)98.0 (51.5)128.0 (74.0)
Конденсатор                Полная нагрузка, А
Двигатель вентил.        Затормож.ротор, А
0.71.11.7 (0.55)1.7 (1.0)1.7 (1.0)
1.42.03.1 (1.1)3.1 (2.3)3.1 (2.3)
Компрессорно-конденcaторный блок (или ККБ) Lennox TSA представляет собой холодильный агрегат, состоящий из конденсатора, осевого вентилятора охлаждения и фреонового компрессора. ККБ Lennox TSA выпускаются в 14-ти типорамерах и имеют мощность от 6 до 80 кВт. Данные блоки работают на новейшем фреоне R410. Они производятся и собираются в США, совместимы со всеми вентиляционными установками и центральными кондиционерами, как отечественных, так и зарубежных производителей и имеет оптимальную цену. Для качественной и долговечной работы ККБ Lennox TSA требуется обвязка или соединительный комплект фреоновой трассы. Она состоит из ТРВ (терморегулирующего вентиля), смотрового стекла, соленоида (соленойдного клапана) и фильтра-осушителя. Все эти компоненты. Вы можете купить у нас дополнительно.

Наша компания специализируется на поставках ККБ Lennox TSA. Компрессорно-конденcaторные блоки Lennox TSA имеются в наличии на складе. Мы предоставляем дилерские скидки и осуществляем доставку.

Преймущества ККБ Ленокс
-Долговечность конденсатора – в теплообменнике блока применены трубки сделанные из меди особого сплава, тоже касается и алюминиевого оребрения.
-Защита конденсатора – теплообменники и решетки агрегата имеют специальное поверхностное покрытие, надежно предохраняющее от разрушающих воздействий окружающей среды.
-Компрессор имеет аварийный клапан перепуска избыточного давления а также датчик перегрева. Эти устройства надежно защищают ККБ Lenox от выхода из строя.
-Доступ к электрическим компонентам блока осуществляется через отдельную съемную крышку.
-Фреоновые трубки, через которые агрегат соединяется с воздухоохладителем приточно-вытяжной или приточной установки, расположены вне блока что также очень удобно.
-Двигатель компрессора содержит смазку –это позволяет не осуществлять его обслуживание.
-Охлаждающий воздух выбрасывается из компрессорно конденсаторного блока вверх это дает возможность компактного размещения ККБ Леннокс.
-Корпус блока и внутренних компонентов конструктивно выполнен так, чтобы шум от работы компрессора был минимальным.
-После сборки компрессорно-конденсаторные блоки Lennox TSA проходят полное тестирование на производстве.

Описание
В ККБ Lennox используются вентиляторы с прямым приводом, которые равномерно перемещают большие объемы воздуха через весь змеевик конденсаторов. Это обеспечивает высокой производительность. Внешний компрессорно-конденсаторный блок Lennox в зависимости от типоразмера оснащен одним или двумя конденсаторами, которые состоят из бесшовных медных труб, на которые насажано алюминиевые оребрение с оптимальной для этой установки формой и размером. Долговечный теплообменник состоит из медных труб, который устойчив к коррозии и удобен для обслуживания. Благодаря своим конструктивным особенностям, в агрегате обеспечивается легкий доступ к компрессору и сервисным клапанам. Антикоррозийный корпус выполнен из нержавеющей стали. На поверхность компрессорно-конденсаторного блока Lennox нанесен специально разработанный слой антикоррозийного напыления. Агрегат с такой защитой не страдает от коррозийных повреждений даже в условиях повышенной влажности наружного воздуха и при соприкосновении агрессивными элементами. Корпус ККБ Lennox смонтирован на специальных профилях, для предотвращения его контакта с поверхностью, на которой он установлен. В несущих профилях имеются подъемные отверстия, которые служат для подъема и перемещение агрегата. Компрессорно-конденсаторный блок Lennox защищен от избыточного давления конденсата. В случае возникновения аномальных рабочих условий, приводящих к слишком высокому давлению нагнетания, реле высокого давления выключает ККБ. Если давление фреона опускается ниже заданного значения, соответствующее реле выключает компрессорно-конденсаторный блок. Электродвигатель в моделях TSA имеет антидождевой щиток, который полностью защищает его от дождя и снега. Подогреватель картера компрессора, установленный в ККБ Lennox, служит для поддержания компрессора в состоянии готовности к пуску при низких температурах наружного воздуха. Благодаря его наличию исключается возможность попадания в компрессор жидкого фреона, а также обеспечивается надлежащая смазка.


Руководство по монтажу кондиционера Lennox серии TSA
(нажмите на картинку, чтобы открыть в pdf)

Инструкция по монтажу кондиционера Lennox серии TSA
(нажмите на картинку, чтобы открыть в pdf)

Характеристика кондиционера Lennox серии TSA
(нажмите на картинку, чтобы открыть в pdf)


Брошюра кондиционера Lennox серии TSA
(нажмите на картинку, чтобы открыть в pdf)
