Крышные кондиционеры с воздушным охлаждением

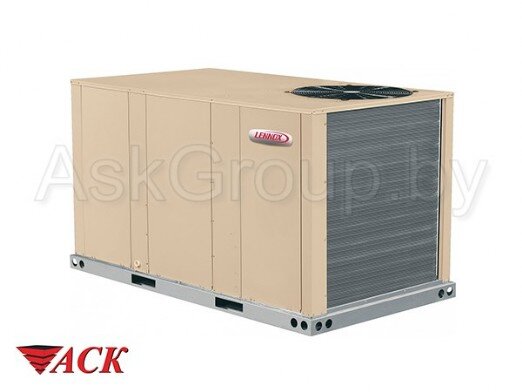

Крышные кондиционеры Landmark® компании Lennox – это новое поколение надежных и эффективных крышных кондиционеров с длительным сроком службы, обеспечивающих комфортный микроклимат в обслуживаемых помещениях при минимальном воздействии на окружающую среду.
| Технические харак-теристики | Ном.произв., кВт (тонн охлаждения) | 52.8 | 61.5 | 70.3 | 88 | |
| Модель | KGA180S4B | KGA210S4B | KGA240S4B | KGA300S4B | ||
| Эффективность | Стандартная | Стандартная | Стандартная | Стандартная | ||
| Тип вентилятора | Пост. расход воздуха (CAV) | Пост. расход воздуха (CAV) | Пост. расход воздуха (CAV) | Пост. расход воздуха (CAV) | ||
| Холодо произво- дительность | Холодопроизводительность брутто,кВт | 48.3 | 54.5 | 63.0 | 74.7 | |
| Холодопроизводительность нетто, кВт | 46.6 | 52.7 | 60.1 | 70.9 | ||
| Ном.расход воздуха по стандарту AHRI, л/с | 2830 | 2890 | 3635 | 4130 | ||
| Суммарная потребляемая мощность, кВт | 14.6 | 16.4 | 18.8 | 24.2 | ||
| EER (БТЕ/ч/Вт) | 10.9 | 10.9 | 10.9 | 10.0 | ||
| IEER (БТЕ/ч/Вт) | 11.0 | 11.0 | 11.0 | 9.9 | ||
| Хладагент | R-410A | R-410A | R-410A | R-410A | ||
| Масса заправленного хладагента Контур 1 | 6.35 кг | 4.76 кг | 6.35 кг | 6.58 кг | ||
| Масса заправленного хладагента Контур 2 | 6.35 кг | 4.76 кг | 6.35 кг | 6.58 кг | ||
| Масса заправленного хладагента Контур 3 | не используется | 4.76 кг | 6.35 кг | 6.58 кг | ||
| Возможна установка газового воздухонагревателя (опция) | ||||||
| Тип компрессора (кол-во) | Scroll (2) | Scroll (3) | Scroll (3) | Scroll (3) | ||
| Наружный тепло-обменник | Суммарная площ. фронтального сечения, м2 | 3.85 | 3.85 | 5.13 | 5.13 | |
| Диам. труб, мм | 9.5 | 9.5 | 9.5 | 9.5 | ||
| Количество рядов | 2 | 2 | 2 | 2 | ||
| Кол-во ребер на погонный метр | 787 | 787 | 787 | 787 | ||
| Вентиляторы наружного тепло-обменника | Электродвигатель (кол-во), Вт | (3) 250 | (3) 250 | (4) 250 | (4) 250 | |
| Частота вращения двигателя, об/мин | 896 | 896 | 896 | 896 | ||
| Суммарная потребляемая мощность двигателя, Вт | 840 | 840 | 1146 | 1146 | ||
| Диаметр, (кол-во) мм | (3) 610 | (3) 610 | (4) 610 | (4) 610 | ||
| Кол-во лопаток рабочего колеса | 3 | 3 | 3 | 3 | ||
| Суммарный расход воздуха, л/с | 4720 | 4720 | 6275 | 6275 | ||
| Внутренний тепло-обменник | Суммарная площ. фронтального сечения, м2 | 17.3 | 1.99 | 1.99 | 1.99 | |
| Диаметр труб, мм | 9.5 | 9.5 | 9.5 | 9.5 | ||
| Количество рядов | 3 | 3 | 3 | 3 | ||
| Количество ребер на погонный метр | 551 | 551 | 551 | 551 | ||
| Сливной патрубок, кол-во и размеры | (1) 1 in. FPT | |||||
| Тип расширительного клапана | TPB с внешним уравниванием давления, со съёмной головкой | |||||
| Электро- двигатель внутреннего вентилятора | Номинальная потребляемая мощность, кВт | 2.2 (3) | 2.2 (3) | 3.7 (5) | 3.7 (5) | |
| Максимальная потребляемая мощность, кВт | 2.6 (3.45) | 2.6 (3.45) | 4.3 (5.75) | 4.3 (5.75) | ||
| № комплекта(диапазон частот вращ.,об/мин) | Компл.№1(446-604) Компл.№2(571-721) | Компл.№1(446-604) Компл.№2(571-721) | Компл.№3(571-721) Компл.№4(708-871) Компл.№5(788-988) | Компл.№3(571-721) Компл.№4(708-871) Компл.№5(788-988) | ||
| Номинальная потребляемая мощность, кВт | 3.7 | 3.7 | 5.6 | 5.6 | ||
| Максимальная потребляемая мощность, кВт | 4.3 | 4.3 | 6.4 | 6.4 | ||
| № комплекта(диапазон частот вращ.,об/мин) | Компл.№3(571-721) Компл.№4(708-871) Компл.№5(788-988) | Компл.№3(571-721) Компл.№4(708-871) Компл.№5(788-988) | Компл.№6(708-871) Компл.№7(788-988) Компл.№8(871-1071) | Компл.№6(708-871) Компл.№7(788-988) Компл.№8(871-1071) | ||
| Номинальная потребляемая мощность, кВт | 5.6 | 5.6 | 7.5 | 7.5 | ||
| Максимальная потребляемая мощность, кВт | 6.4 | 6.4 | 8.6 | 8.6 | ||
| № комплекта(диапазон частот вращ.,об/мин) | Компл.№6(708-871) Компл.№7(788-988) Компл.№8(871-1071) | Компл.№6(708-871) Компл.№7(788-988) Компл.№8(871-1071) | Компл.№6(788-988) Компл.№7(871-1071) Компл.№8(945-1138) | Компл.№6(788-988) Компл.№7(871-1071) Компл.№8(945-1138) | ||
| Рабочее колесо вентилятора,номининальный диаметр х ширина, мм | (2) 381 х 381 | |||||
| Фильтры | Тип фильтров | Стекловолокно, сменный фильтрующий материал | ||||
| Кол-во и размеры, мм | (6) 610 х 610 х 51 | |||||
| Электрические характеристики | 380/420 В, 3 фаза + N, 50 Гц | |||||
| Технические характеристики | Ном. производительность, кВт (тонн охлаждения) | 17.5 (5) | 21 (6) | 26.4 (7.5) |
| Модель | KGA060S4B | KGA072S4B | KGA090S4B | |
| Эффективность | Стандартная | Стандартная | Стандартная | |
| Холодопроизво-дительность | Холодопроизвод. брутто, кВт | 16.3 | 19.3 | 24.3 |
| Холодопроизвод. нетто, кВт | 15.5 | 18.5 | 23.7 | |
| Ном. расход воздуха, м3/ч | 3060 | 3570 | 4520 | |
| Шумовые характеристики (dB) | 82 | 82 | 79 | |
| Суммарная потребляемая мощность, кВт | 4.7 | 5.7 | 7.2 | |
| EER | 11.3 | 11.2 | 11.2 | |
| IEER | --- | 11.4 | 11.4 | |
| Хладагент | Тип | R-410A | R-410A | R-410A |
| Заправка, кг | 4.99 | 6.69 | 7.71 | |
| Рабочие хар-ки газового нагревателя | Стандарт, средний или высокий (1 или 2 ступени) | |||
| Тип компрессора (один в агрегате) | Спиральный | Спиральный | Спиральный | |
| Наружный теплообменник | Суммарная площадь фронт. сечения, м2 | 1.45 | 1.8 | 2.6 |
| Диаметр труб, мм | 9.5 | 9.5 | 9.5 | |
| Количество рядов | 2 | 2 | 2 | |
| Количество ребер на погонный метр | 788 | 788 | 788 | |
| Вентилятор наружного теплообменника | Электродвигатель, Вт | 249 | 249 | 249 |
| Частота вращения двигателя, об/мин | 900 | 900 | 900 | |
| Суммарная потребляемая мощность, Вт | 280 | 310 | 270 | |
| Диаметр - мм / Кол-во лопастей | 610 / 3 | 610 / 3 | 610 / 3 | |
| Суммарный расход воздуха,- м3/час | 6120 | 6800 | 6970 | |
| Внутренний теплообменник | Суммарная площадь фронт. сечения, м2 | 0.72 | 0.90 | 0.90 |
| Диаметр труб, мм | 9.5 | 9.5 | 9.5 | |
| Количество рядов | 4 | 4 | 4 | |
| Кол-во ребер на погонный метр | 551 | 551 | 551 | |
| Дренажный патрубок,(кол-во) и размеры - дюйм | (1) 3/4 коническая | (1) 3/4 коническая | (1) 3/4 коническая | |
| Тип расширительного клапана | TPB с внешним уравниванием давления, со съемной головкой | |||
| Внутренний вентилятор/ Выбор привода | Ном. потребляемая мощность кВт | 1.5 | 1.5 | 1.5 |
| Максимальная потребляемая мощность кВт | 1.7 | 1.7 | 1.7 | |
| Привод (диапазон об/мин) | A03 (694 - 1042) A07 (1010 - 1290) | A08 (994 - 1326) A09 (1193 - 1594) | AA03 (665 -921) AA04 (768 - 1023) | |
| Ном. потребляемая мощность кВт | --- | --- | 2.2 | |
| Максимальная потребляемая мощность кВт | --- | --- | 2.57 | |
| Привод (диапазон об/мин) | --- | --- | AA05 (921 - 1177) | |
| Рабочее колесо вентилятора, номинальный диаметр х Ш, мм | 254 x 254 (10 x 10) | 254 x 254 (10 x 10) | 381 x 229 (15 x 9) | |
| Фильтры | Тип | Сменный | Сменный | Сменный |
| (Кол-во) и размеры, мм | (4) 406 х 508 х 51 (16 х 20 х 2) | (4) 508 х 508 х 51 (20 х 20 х 2) | (4) 508 х 508 х 51 (20 х 20 х 2) | |
| Электрические характеристики - 50 Гц | 380 / 420 В, 3 фазы + N, 50 Гц | |||
| Технические характеристики | Ном. производительность, кВт(тонн охлажд.) | 10.5 кВт (3) | 14.0 кВт (4) |
| Модель | KGA036S4B | KGA048S4B | |
| Эффективность | Стандартная | Стандартная | |
| Холодопроизво- дительность | Холодопроизводит. брутто, кВт | 9.9 | 13.2 |
| Холодопроизводит. нетто, кВт | 9.5 | 12.7 | |
| Ном. расход воздуха, м3/час | 2040 | 2720 | |
| Шумовые характеристики(dB) | 75 | 75 | |
| Суммарная потребляемая мощность, кВт | 3 | 3.9 | |
| EER | 10.9 | 11.1 | |
| Хладагент | Тип | R-410A | R-410A |
| Заправка | 3.77 кг | 3.91 кг | |
| Рабочие характеристики газового нагревателя | Стандарт или средний | Стандарт, средний или высокий (1 или 2 ступени) | |
| Тип компрессора (один в агрегате) | Спиральный | Спиральный | |
| Наружный теплообменник | Суммарная площадь фронт. сечения, м2 | 1.45 | 1.45 |
| Диаметр труб, мм | 9.5 | 9.5 | |
| Количество рядов | 1 | 1.5 | |
| Кол-во ребер на погонный метр | 788 | 788 | |
| Вентилятор наружного теплообменника | Электродвигатель, Вт | 187 | 187 |
| Частота вращения двигателя, об/мин | 690 | 690 | |
| Суммарная потребляемая мощность, Вт | 190 | 190 | |
| Диаметр - мм / Кол-во лопастей | 610 - 3 | 610 - 3 | |
| Суммарный расход воздуха, - м3/час | 5270 | 4930 | |
| Внутренний теплообменник | Суммарная площадь фронт. сечения, м2 | 0.72 | 0.72 |
| Диаметр труб, мм | 9.5 | 9.5 | |
| Количество рядов | 3 | 3 | |
| Кол-во ребер на погонный метр | 551 | 551 | |
| Дренажный патрубок,(кол-во) размеры-дюйм | (1) 3/4 коническая | (1) 3/4 коническая | |
| Тип расширительного клапана | TPB с внешним уравниванием давления, со съёмной головкой | ||
| Внутренний вентилятор/ Выбор привода | Ном. потребляемая мощность кВт | 1.5 | 1.5 |
| Максимальная потребляемая мощность кВт | 1.7 | 1.7 | |
| Рабочее колесо вентилятора,номинальный диаметр х ширина, мм | 254 x 254 | 254 x 254 | |
| Привод (диапазон об/мин) | A01 - (561 - 842) A05 - (748 - 1122) | A02 - (621 - 931) A06 - (893 - 1191) | |
| Фильтры | Тип | Сменный | Сменный |
| (Кол-во) и размеры, мм | (4) 406 х 508 х 51 | (4) 406 х 508 х 51 | |
| Электрические характеристики - 50 Гц | 380/420 В, 3 фазы + N, 50Гц | ||

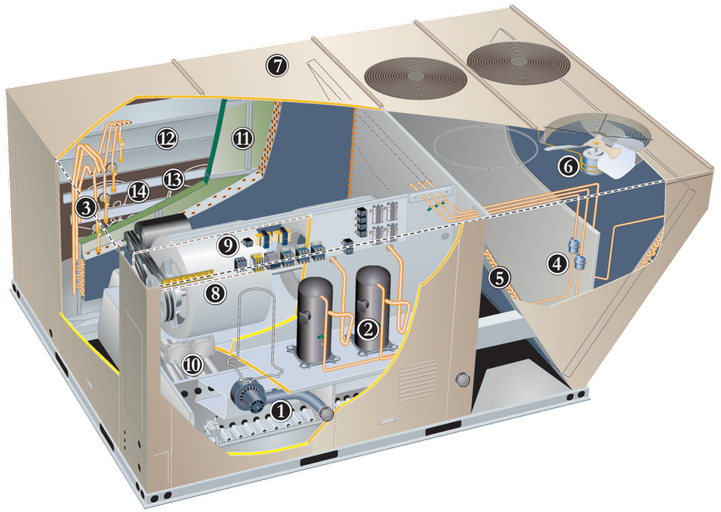

Общая информация: Крышные кондиционеры Landmark® компании Lennox – это новое поколение надежных и эффективных крышных кондиционеров с длительным сроком службы, обеспечивающих комфортный микроклимат в обслуживаемых помещениях при минимальном воздействии на окружающую среду. Особенности крышных кондиционеров Landmark: • Теплообменник из алитированной листовой стали с многофакельной горелкой – прошел испытания на долговечность. • Хладагент R-410A – экологически безопасен. • Спиральные компрессоры – агрегаты всех моделей оснащены односкоростными спиральными компрессорами. • Подогреватели картеров – защита компрессоров от попадания в них хладагента после продолжительного отключения, что повышает надежность оборудования. • Реле высокого давления – надежная защита компрессоров. • Изолированный компрессорный отсек – контроль рабочих параметров при нормальной работе компрессора, без пре- рывания потока обрабатываемого воздуха. • Независимый монтаж электродвигателя – удобный доступ для проведения технического обслуживания, снимать верх- нюю панель не требуется. • Подсоединение воздуховодов снизу – в качестве дополнительной принадлежности поставляется монтажная рама с под- соединением воздуховодов сбоку. • По два паза для вилочного погрузчика с трех сторон агрегата – простота погрузки, разгрузки и транспортирования практически под любым углом. • Съемный нержавеющий поддон для сбора конденсата – гибкость применения, долговечность и удобство технического обслуживания. • Терморегулирующие вентили – обеспечение максимальной холодопроизводительности во всем рабочем диапазоне. • Фильтры MERV 8 или MERV 13 – устанавливаются на месте монтажа, обеспечивают повышенное качество воздуха в обслуживаемом помещении и добавляют зданию баллы для получения сертификата LEED (Leadership in Energy and Environmental Design - Лидер в энергосберегающем и экологичном проектировании). |
 С более подробной информацией Вы можите ознакомиться в инструкциях: |

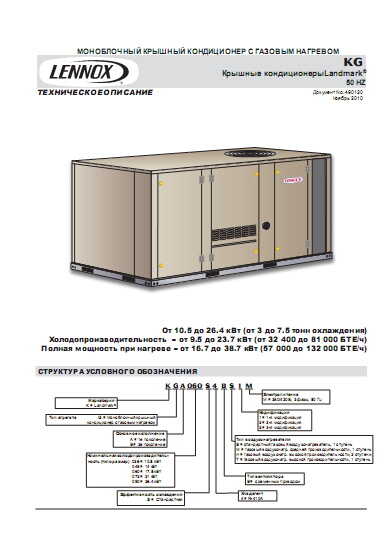

 | Инструкция Lennox KGA (0.36 - 0.90) (нажмите на картинку, чтобы открыть в pdf) | |

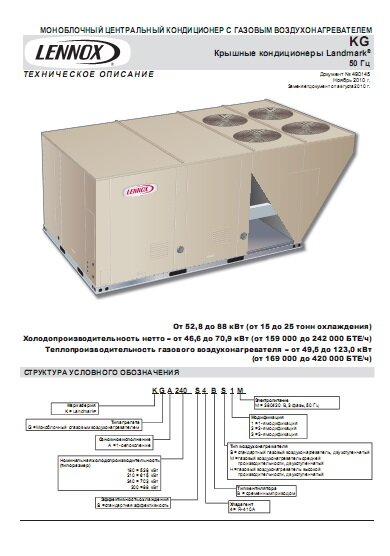

 | Инструкция Lennox KGA (0.120 - 0.300) (нажмите на картинку, чтобы открыть в pdf) |
