Прямошовный воздуховод из оцинкованной стали
<< Воздуховод прямошовный оцинкованный
Материал: Оцинкованная сталь (0,5-1,0 мм.).
Диаметр: 100Ø, 125Ø, 150Ø, 160Ø, 180Ø, 200Ø, 250Ø, 280Ø, 315Ø.
Стандартная длина: 1250 мм, 2000 мм и 3000 мм.
Изготовление под заказ от 5 дней.
Изделие соответствует
требованиям: СТБ 1915-2008
Спирально-навивные воздуховоды из оцинкованной стали
<< Круглый спирально-навивной воздуховод
Материал: Оцинкованная сталь (0,55-1,0 мм.).
Диаметр: 100-1400 мм.
Стандартная длина: 3 м. (возможно исполнение изделий большей длинны).
Особенности: дополнительные ребра жесткости.
Классы плотности: Н - нормальные, П - плотные.
Изготовление под заказ от 5 дней.
Изделие соответствует требованиям: СТБ 1915-2008.
Описание Характеристики
Описание
Круглые прямошовные оцинкованные воздуховоды используют для организации транспортировки воздушных потоков в системах вентиляции, кондиционирования и отопления. Благодаря компактным габаритам и форме сечения оцинкованные короба легко монтируются даже в зданиях и помещениях небольшой площади. Тому же способствует наличие всевозможных фасонных частей: уголков, тройников, крестовин, отводов, переходников и заглушек.
Технология изготовления прямошовных воздуховодов
В производстве используется высококачественная оцинкованная сталь толщиной 0,5-1,0 мм, основные характеристики которой отвечают положениям СТБ 1915-2008. Последовательность выполнения работ выглядит следующим образом:
  1. Разметка и раскрой стальных листов производится посредством использования автоматических фальцепрокатных линий ACL, AML. Станок позволяет делать заготовки длиной до 1250 мм. Более длинные изделия раскраивают гильотиной с ручным управлением.
  2. На электромеханическом вальцовочном оборудовании производится формирование нужной конфигурации элемента.
  3. Полученная заготовка подлежит осадке фальцев по всей длине с использованием специального станка.
В зависимости от дальнейшего предназначения, изделие обрабатывается при помощи зиг-станков. На одних элементах выполняется упорная зиговка, на других - закатываются фланцы. Это же оборудование используется для изготовления большинства фасонных деталей.
Требования к прямошовным воздуховодам
Воздушный трубопровод должен:
  1. обладать высокой герметичностью;
  2. поддерживать заданные скорость и давление перемещаемых потоков воздуха;
  3. занимать мало места;
  4. отвечать действующим нормам уровня шума и теплоизоляции.
Эффективная работа вентиляции напрямую зависит от производительности воздуховода, на которую влияют форма и площадь сечения, жесткость канала.

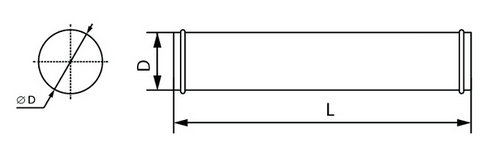

Чертеж изделия

Описание Характеристики
Описание
Спирально-навивные воздуховоды – это основная часть вентиляции. Они представляют собой трехметровые каналы, по которым перемещается воздушная масса. Отличительной чертой этих круглых элементов вентиляции являются ребра жесткости по спиральной траектории. В связи с такой конструкцией круглые изделия обладают повышенной прочностью к внешним и внутренним факторам. Именно это в большинстве случаев побуждает заказать спирально-навивные воздуховоды в нашей компании.
Преимуществами применения этих изделий являются:
  1. простой и быстрый монтаж;
  2. надежность и долговечность эксплуатации;
  3. низкий уровень вибрации и шума;
  4. герметичность выше, чем у прямошовных конструкций;
  5. низкая стоимость;
  6. устойчивость к влажной среде.
Материалом для такой продукции служит оцинкованная лента, скрепленная замковым соединением. Диаметр сечения подбирается по необходимости, а стандартная длина изделий составляет 3 метра.

Толщина металла круглого воздуховода
Внутренний диаметр воздуховода D, мм
Толщина стали, мм
до 500
0,5
от 500 до 800
0,7
от 900 до 1250
0,9-1,0
Стандартная длина L=3000 мм
Прямоугольный воздуховод из оцинкованной стали
<< Воздуховод прямоугольный оцинкованный
Материал: Оцинкованная сталь (0,5-1,0 мм).
Размеры: от 100х100 мм.
Особенности: дополнительные ребра жесткости.
Соединение: шина №20, шина №30.
Изготовление под заказ от 5 дней.
Изделие соответствует
требованиям: СТБ 1915-2008
Описание Характеристики
Описание
Одним из основных элементов традиционной вентиляционной системы является прямоугольный воздуховод из оцинкованной стали. Благодаря высокой стойкости исходных материалов к коррозии, грибковым проявлениям и агрессивным средам, такие конструкции устанавливают в зданиях любого назначения – жилого, общественного медицинского, промышленного.
Особенности монтажного процесса
Прямоугольные воздуховоды для вентиляции собирают в единую систему из отдельных участков определенной длины с соблюдением следующих условий:
  1. плотная стыковка обеспечивается фланцевыми соединениями с использованием эластичного уплотнителя;
  2. с целью усиления общей конструкции отдельные элементы имеют ребра жесткости.
Компактное устройство воздуховодов прямоугольного сечения позволяет устанавливать их в вертикальном или горизонтальном положении с удобным размещением в углах. Габариты помещения большого значения не имеют, поскольку данный тип вентиляционной системы не обязательно делать скрытым. Вполне эстетичный внешний вид конструкции впишется в любой интерьер.

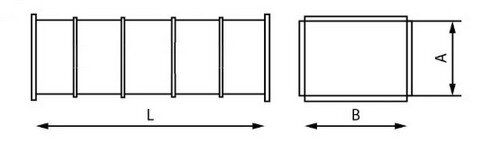

Чертеж изделия

Технические характеристики и толщина металла
Размер большей стороны, мм
Толщина стали, мм
до 500
0,5
от 500 до 1000
0,7
от 1250 до 2000
0,9-1,0
