Серия 38EYX/38CKE

Главная >> Общий каталог >> Кондиционеры >> Внешний блок 38EYX (Carrier)

Компрессорно-конденсаторные блоки, ККБ Carrier

Представляют собой холодильный агрегат, состоящий из конденсатора, осевого вентилятора охлаждения и фреонового компрессора.

Характеристика EYX/FB4B Характеристика CKE/FB4B Описание Документы

Система Тепловой насос R410-A
Компрессорно-конденсаторный блок		38EYX024-X-7	38EYX036-X-9	38EYX048-X-9	38EYX060-X-9
Внутренний блок (канального типа)		FB4BSF030000	FB4BSF042000	FB4BSF048000	FB4BSF060000
Номинальное напряжение	В-Фаз-Гц	220 / 1 / 50	220 / 1 / 50 или 380 / 3 / 50	380 / 3 / 50
Холодопроизводительность	кВт	6.83	9.98	13.66	16.73
Коэффициент эффективности ERR		3.22	3.18	3.14	2.84
Теплопроизводительность	кВт	6.64	10.39	14.48	17.07
Коэффициент эффективности COP		3.63	3.49	3.79	3.39

Внутренний блок:
Размеры (ВхШхГ)	мм	1212х448х560	1357х536х560	1261х537х560	1357х537х560
Вес нетто	кг	55	67	72	80
Расход воздуха	м3/ч	1700	2125	2720	2975
Уровень звуковой мощности	дБ(А)	62.2	67.3	63.9	68.7

Наружный компресс.-конденс. блок:
Размеры (ВхШхГ)	мм	760х571х571	760х762х762	1014х762х762	862х762х762
Вес нетто	кг	65.8	83.9	99.3	111.6
Уровень звуковой мощности	дБ(А)	74	74	74	76

Разменр труб:
Жидкость	мм/дюйм	9.53 (3 / 8")
Газ	мм/дюйм	15.88 (5 / 8")	19.05 (3 / 4")	22.23 (7 / 8")
Допустимая температура наружного воздуха (охл./обогрев)	оС	Охлаждение от 13 до 52 оС,обогрев от -34 до 19 оС

Система Только охлаждение R-410A
Компрессорно-конденсаторный блок		38CKE024-X-7	38CKE024-X-7	38CKE036-X-9	38CKE036-X-9
Внутренний блок (канального типа)		FB4BSF024000	FB4BSF030000	FB4BSF036000	FB4BSF042000
Номинальное напряжение	В-Фаз-Гц	230 / 1 / 50		(230 / 1 / 50) - (400 / 3 / 50)
Холодопроизводительность	кВт	6.62	6.74	9.82	9.96
Коэффициент эффективности ERR		3.22	3.22	3.08	3.16

Внутренний блок:
Размеры (ВхШхГ)	мм	1084х364х560	1212х448х560	1261х448х560	1357х536х560
Вес нетто	кг	51	55	58	67
Расход воздуха	м3/ч	1275	1700	2040	2125
Уровень звуковой мощности	дБ(А)	58.4	62.2	68.7	67.3

Наружный компресс.-конденс. блок:
Размеры (ВхШхГ)	мм	630x587x587		893x587x587
Вес нетто	кг	50.3	50.3	57.6	57.6
Уровень звуковой мощности	дБ(А)	70	70	74	74

Размер труб:
Жидкость	мм/дюйм	9.53 (3 / 8")		9.53 (3 / 8")
Газ	мм/дюйм	19.05 (3 / 4")		22.23 (7 / 8")
Допустимая температура наружного воздуха (охл./обогрев)	оС	Охлаждение: от 13 до 52

Система Только охлаждение R-410A
Компрессорно-конденсаторный блок		38CKE048-X-9	38CKE048-X-9	38CKE060-X-9	38CKE060-X-9
Внутренний блок (канального типа)		FB4BSF048000	FB4BSF060000	FB4BSF060000	FB4BSB070000
Номинальное напряжение	В-Фаз-Гц	400 / 3 / 50
Холодопроизводительность	кВт	13.92	14.06	16.85	17.14
Коэффициент эффективности ERR		3.22	3.22	3.02	3.08

Внутренний блок:
Размеры (ВхШхГ)	мм	1261x537x560	1357x537x560		1503x627x560
Вес нетто	кг	72	80	80	92
Расход воздуха	м3/ч	2720	2975	2975	2975
Уровень звуковой мощности	дБ(А)	63.9	68.7	68.7	69.4

Наружный компресс.-конденс. блок:
Размеры (ВхШхГ)	мм	981x792x792		722x792x792
Вес нетто	кг	86.2	86.2	89.8	89.8
Уровень звуковой мощности	дБ(А)	78	78	78	78

Размер труб:
Жидкость	мм/дюйм	9.53 (3 / 8")
Газ	мм/дюйм	28.6 (1 1/8")
Допустимая температура наружного воздуха (охл./обогрев)	оС	Охлаждение: от 13 до 52

Компрессорно-конденcaторный блок (или ККБ) Carrier представляет собой холодильный агрегат, состоящий из конденсатора, осевого вентилятора охлаждения и фреонового компрессора. ККБ Carrier выпускаются в 14-ти типорамерах и имеют мощность от 6 до 59 кВт. Данные блоки работают на новейшем фреоне R410. Они производятся и собираются в США, совместимы со всеми вентиляционными установками и центральными кондиционерами, как отечественных, так и зарубежных производителей и имеет оптимальную цену. Для качественной и долговечной работы ККБ Carrier требуется обвязка или соединительный комплект фреоновой трассы. Она состоит из ТРВ (терморегулирующего вентиля), смотрового стекла, соленоида (соленойдного клапана) и фильтра-осушителя. Все эти компоненты. Вы можете купить у нас дополнительно.

Наша компания специализируется на поставках ККБ Carrier. Компрессорно-конденcaторные блоки Carrier имеются в наличии на складе. Мы предоставляем дилерские скидки и осуществляем доставку.

Компрессорно-конденсаторный блок (ККБ) Carrier 38 EYX 048 (R410a) предназначен для охлаждения и обогрева воздуха в помещении, работает при температуре до -34,4°С) на безопасном хладагенте R410A. Оборудование может комплектоваться обвязкой (заказ дополнительно). Применяется для охлаждения фреоновых испарителей, устанавливается на земле, балконе здания или крыше, может применяться в качестве наружного блока с кондиционерами канального типа FB4BSF и приточными установками.

Основные преимущества компрессорно-конденсаторного блока 38 EYX 048 (R410a):

высокие показатели производительности по теплу (14,48 кВт) и холоду (13,66 кВт);
адаптированность к работе в условиях низких температур благодаря функции «Мотор Мастер» при -34,4°С в режиме обогрева и -28°С в режиме охлаждения;
эффективный обогрев и охлаждение помещения большой площади (65 - 170 м²);
высокоэффективный спиральный компрессор, оптимизированный под хладагент R410A;
подача воздуха вверх благодаря распределительной решетке InViroFlow;
антикоррозийная защита корпуса, изготовленного из листового металла;
внешние блоки имеют подогрев картера и противошумный колпак;
высокая энергоэффективность агрегата;
на вентилях холодного контура установлены порты проверки давления;
имеется защита по высокому и низкому давлению;
компрессор оснащен предохранительным устройством от перегрузки и перегрева;
прибор работает на безопасном хладагенте R410A;
простота осуществления технического обслуживания за счет свободного доступа к вентилям холодильного контура;
возможность совместной работы блока с кондиционерами канального типа FB4BSF, приточными установками;
сочетание высоких мощностных характеристик и привлекательного дизайна;
укомплектовывается дополнительными аксессуарами;
комплектация обвязкой (заказ дополнительно);
компактные габариты (ВхШхГ): 1014 х 762 х 762 мм.

Охлаждение и обогрев помещений

Компрессорно-конденсаторный блок (ККБ) Carrier 38 EYX 048 работает на охлаждение помещений и обогрев при помощи теплового насоса. Прибор обладает высокими показателями производительности и экономно расходует электроэнергию.

Как подобрать кондиционер по мощности

Для правильно подбора подходящего по мощности кондиционера нужно произвести расчет, учитывая, что 1 кВт мощности приходится на 10 м2 помещения при высоте потолка не более 3 м. Учтите, что холодопроизводительность кондиционера должна быть больше общего значения следующий параметров: теплопоступления от солнечного и искусственного света, от бытовой или офисной техники, от присутствующих в помещении людей, а также от отопления.

Использование с другими кондиционерами

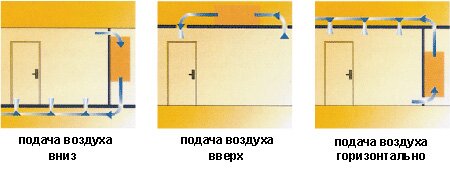

Внутренний блоки FB4B канального типа могут входить в комплект ККБ. Они устанавливают в вертикальном или горизонтальном положении и осуществляют подачу воздуха в разных направлениях: вверх, вниз и сбоку.

Компрессорно-конденсаторные блоки серии 38 EYX от компании Carrier являются самой выгодной экономичной альтернативой кондиционерам с точной регулировкой параметра температуры, настройкой режимов, так как их стоимость значительно ниже. Блоки можно применять совместно с кондиционерами FB4BSF канального типа, приточными установками с фреоновым контуром охлаждения.

Эксплуатация ККБ при низких температурах при выборе опции «Мотор Мастер»

Кондиционеры западных производителей, рассчитанные на работу при температуре не ниже -10 °С, выходят из строя в условиях белорусского климата. Поэтому преимущество остается за кондиционерами, приспособленными к работе при низких температурах в зимнее время.

Carrier 38 EYX 048 (R410a) оснащен опцией «Мотор Мастер», которая позволяет функционировать на охлаждение при -28°С, а на обогрев при -34,4°С. Данная опция обеспечивает контроль скорости работы вентилятора. Так, ККБ поддерживает давление конденсации при температуре наружного воздуха от –34,4°С до +43°С в бесперебойном режиме.

Хладагент R410A

Кондиционер работает на безопасном хладагенте R410A, который не разрушает озоновый слой Земли и имеет высокие способности к энергоэффективности и охлаждению. Дозаправку системы разрешено производить после каждой утечки.

Высокая энергоэффективность ККБ Carrier 38 EYX 048

Энергетическую эффективность работы прибора рассчитывают путем отношения мощности охлаждения или обогрева к потребляемой прибором мощности электричества. Выделяют 7 степеней энергоэффективности ККБ: от А до G. ККБ Carrier 38 EYX 024 (R410a) относится к наивысшей категории энергоэффективных приборов – А. Его коэффициент энергоэффективности EER (охлаждение) составляет 3,13, а коэффициент COP равен 3,79.

Комплектация Carrier 38 EYX 048 (R410a)

низкотемпературный пуск;
система контроля вращения вентилятора в зимний период;
устройство облегченного запуска компрессора;
соленоидный вентиль;
фильтр-осушитель;
Мотор Мастер;
реле задержки пуска компрессора;
терморегулирующий расширительный вентиль (ТРВ).

Комплект обвязки включает:

TGEL 4.5 клапан терморегулирующий (2 шт.);

EVR6s соленоидный клапан, 1/2" (2 шт.);

BE230AS катушка 220В/50Гц/IP67 (2 шт.);

SGN+ 16s смотровое стекло, пайка, ODF (2 шт.);

DMB 165s фильтр осушитель (1 шт.);

NRV16s обратный клапан, 5/8" / 16 мм (2 шт.).

Приобретая компрессорно-конденсаторный блок (ККБ) Carrier 38 EYX 048 (R410a), Вы получаете:

возможность экономить электроэнергию до 20%;
простой в эксплуатации и установке прибор;
широкие возможности выбора места установки прибора;
экологичный и безопасный ККБ;
прибор, сертифицированный по высоким стандартам качества;
возможность создания комфортного микроклимата в жоме или офисе;
возможность обогрева помещения большой площади.
