Крышные кондиционеры с воздушным охлаждением

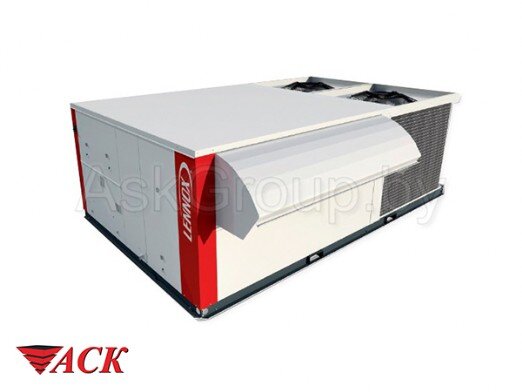

Крышный кондиционер с воздушным охлаждением
Основные применения
•  Большие  коммерческие  здания (Супермаркеты,  торговые центры,  аэропорты,  рестораны, магазины, автозаправочные станции…)
•  Театры и кинотеатры
•  Промышленные здания и логистические центры

Преимущества оборудования,
•  Энергоэффективное решение
•  Экономичное решение для быстрого и простого монтажа
•  Различные варианты нагрева
•  Управление подмешиванием свежего воздуха и естественное охлаждение/нагрев
•  Большой выбор сетевых интерфейсов
•  Модули теплоутилизации для снижения потребления электроэнергии
BAC/BAH/BAG/BAM 024030038042045052057065075085
Режим охлаждения - BAC/BAG
Холодопроизводительность бруттокВт23.83038.240.744.851.157.165.176.583.5
Холодопроизводительность нетто23.429.237.239.543.949.855.262.574.280.7
Потребляемая мощность
Агрегаты BAC
7.19.712.314.114.116.518.222.224.728.5
Холодильный коэфициент ERR брутто 3.613.513.483.273.463.53.63.53.53.4
Коэффициент энергоэффективности ERR нетто 3.283.033.022.813.113.023.032.813.012.81
Класс энергоэффективности Eurovent
Режим охлаждения
АААВАААВАВ
Режим нагрева - BAH/BAM
Теплопроизводительность неттокВт20.726.234.838.040.846.254.462.273.580.1
Потребляемая мощность
Агрегаты BAC
5.57.19.911.211.713.315.418.621.224.7
COP брутто 4.044.123.803.743.713.803.913.753.853.62
Коэффициент энергоэффективности COP неттo 3.793.703.513.393.483.473.533.343.473.25
Класс энергоэффективности Eurovent
Режим нагрева
AAABAAABAB
Дополнительный нагрев
Теплопроизводительность газового модуля
кВт
S/H
19/4319/4319/4319/4331/5631/5631/5631/5656/11256/112
Теплопроизводительность электрического нагревателя18/3618/3618/3618/3627/5427/5427/5427/5427/5427/54
Теплопроизводительность электрического преднагревателя18/3618/3618/3618/3624/4824/4824/4824/4836/7236/72
Мощность водяного воздухонагреввателя
Воздух 10 оС/Вода 90-70 оС
кВт505963668493103109178186
Холодильный контур
Кол-во компрессоров / Кол-во контуров 1/12/12/12/12/23/24/24/24/24/2
Масса хладагента в контурекг6.16.18.18.111.511.61515.22121
Макс. темп. нар. воздуха при темп. воздуха в помещении 27 оС по сух. термометру/19 оС WBoC48464646484646464848
Характеристики вентиляторов
Номинальный расход воздухаm3/h4200570063006900710083009900111001350014500
Минимальный расход воздуха360046005100550057006700790089001050010500
Максимальный расход воздуха560068008400840097001120013100131001700019000
Акустика (внешнее статическое давление 100 Па)
Наружные шумовые характеристики
Стандартный агрегат
дБА80808181838384848384
Наружные шумовые характеристики
Малошумный агрегат
77777879808081828081
Уровень звуковой мощности на приточном нагнетателе
Станадартный агрегат
71767880748381838384
Общая информация
Крышные кондиционеры являются наиболее экономически выгодным решением для высокоэффективного комфортного кондиционирования однообъемных зданий и помещений.
  • Первоклассная энергоэффективная система благодаря применению  мультиспиральных  компрессоров, работающих  на  экологически  безопасном  хладагенте R410A. Крышные кондиционеры – наиболее современное оборудование  компании Lennox  для коммерческих применений.
  • Вентиляционная  система eDrive  с  регулируемой скоростью и трансмиссией с прямым приводом для еще большей экономии электроэнергии с сериями BALTIC и FLEXY EC.
  • Расширенный микропроцессорный  контроллер CLIMATIC, разработанный для увеличения энергоэффективности и надежной работы. Контроллер предусматривает работу по схеме ведущий/ведомый и имеет широкие сетевые возможности.
  • Экономичное решение для быстрого и простого монтажа.
  • Малый вес агрегатов упрощает подъем и установку для любых конфигураций здания.
  • Различные  конфигурации  воздушных  потоков  и разнообразные  монтажные  рамы  для  соответствия всем типам зданий.
  • Возможность  установки  нескольких  дополнительные нагревателей  с  интеллектуальным  управлением, позволяет  выбирать  наиболее  эффективный  способ нагрева  в  зависимости  от  температуры  наружного воздуха и/или затрат на электроэнергию.
  • Управление  подмешиванием  свежего  воздуха  и естественное  охлаждение/нагрев  для  здорового  и комфортного микроклимата в помещении.
  • Модули  теплоутилизации,  использующие  вытяжной воздух  или  восстановление  калорий,  генерированных холодильным оборудованием
  • Поставляются кондиционеры следующих исполнений:
>  Только охлаждение
>  Тепловой насос
>  Только  охлаждение  с  газовым  нагревателем стандартной или высокой мощности
>  Агрегаты  с  двойным  нагревом  выполняют термодинамический и газовый нагрев воздуха.

Основные компоненты
  • Хладагент R410А, спиральные компрессоры
  • Электрический щиток соответствует стандарту EN 60204-1,  автоматические  выключатели,  пронумерованные провода и разъемы
  • Негорючая изоляция класса М0
  • Большой выбор основных и предварительных воздушных фильтров до класса F7
  • Клиноременный вариатор скорости или привод с прямой трансмиссией, с регулируемой скоростью в зависимости от серии.
  • Съемный моющийся  поддон  для  сбора  конденсата, сифон входит в стандартную комплектацию
  • Коррозионностойкий корпус (из оцинкованной стали или алюминия) с заклепками из нержавеющей стали.
  • Напряжение 400 В/3 Ф/50 Гц

Контроллер CLIMATIC
  • Полнотекстовый  индикатор  неисправностей  и журналнеисправностей.
  • Разнообразие настраиваемых параметров и параметров диагностики и мониторинга.
  • Расширенные функции  управления:  расширенное управление компрессорами; динамическое оттаивание; интеллектуальный контроль расхода наружного воздуха; автоматическая  смена  летнего  и  зимнего  периода, управление  приводом  вентилятора  с  регулируемой скоростью и управлением воздушным потоком
  • Расширенные сетевые возможности: Ведущий/Ведомый, ModBus и BACnet RS485 или TCP-IP, LonWorks,
  • Совместимость  с  решениями Lennox  в  области мониторинга и контроля.

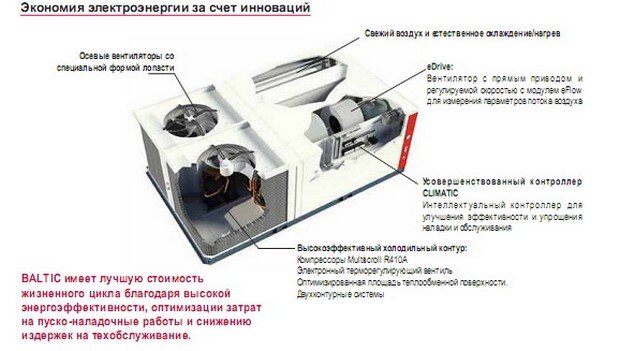

Усовершенствованный холодильный контур
  • Конструкция   компрессора«Multiscroll» для лучших нагрузочных характеристик в течение всего года
  • Хладагент R410A  для  лучшей производительности
  • Электронные  расширительные клапаны для оптимизации контроля при любых условиях
  • Оптимальная   площадь теплообменной  поверхности для   повышения   экономии электроэнергии
Конструкция компрессора «Multiscroll» обеспечивает снижение потребления электроэнергии в сравнении с «инверторными» решениями.

Усовершенствованный контроллер CLIMATIC
  • Интеллектуальный  контроль  всех параметров агрегата для долгосрочной энергоэффективности
  • Мониторинг и диагностика компонентов для безопасной и надежной работы
  • Простота  наладки  и  обслуживания  с сервисами CLIMATIC Wizard и ADALINK

II
  • Дружественный   пользователю интерфейс:
     Дисплей высокого/низкого давления хладагента
     Показания воздушного потока eFlow
     Измерение электроэнергии
  • Полностью интегрированные сетевые возможности:
  • Ведущий/Ведомый, ModBus®, BACnet®, LonWorks®

С насосом с регулируемой скоростью eDrive:
  • Экономия электроэнергии на 30% в год
    Регулируемый расход воздуха
  • Легкость запуска и обслуживания:
 Не  требующая  обслуживания система.
 Управление  воздушным  потоком eFlow
 Встроенный плавный пуск
 Компенсация  загрязненного фильтра DP
eDrive™, прямая трансмиссия, вентилятор с регулируемой скоростью является стандартной характеристикой для агрегатов Lennox BALTIC, позволяющей экономить энергию и снижать издержки на техобслуживание.

Агрегаты с теплоутилизацией
  • Теплообменник  с  поперечным потоком  или  дополнительным термодинамическим контуром по утилизации энергии от вытяжного воздуха
  • Модуль   теплоутилизации eRecovery  по   утилизации калорий, генерированных холодильным оборудованием и  возможность  обеспечивать 100%  потребности  в обогреве с помощью свободных калорий.
eRecovery снижает годовые затраты на электроэнергию и воздействие на окружающую среду за счет утилизации энергии, получаемой при работе системы охлаждения продуктов.





Монтаж, эксплуатация и техобслуживание
(нажмите на картинку, чтобы открыть в pdf)

Полный каталог Lennox
(нажмите на картинку, чтобы открыть в pdf)
