Леннокс G61MPVT (кпд 95%) - ВОЗДУШНОЕ ОТОПЛЕНИЕ Альтернативные Системы Комфорта





Перейти к контенту
воздухонагреватель_леннокс

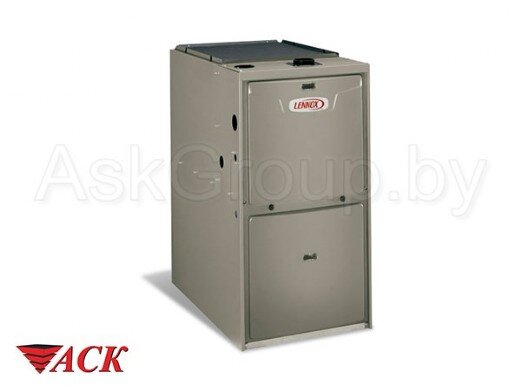

Многопозиционный газовый воздухонагреватель "Lennox G61 MPVT" для воздушного отопления обеспечивает нагрев воздуха и вентиляцию, с дальнейшей возможностью кондиционирования, увлажнения, осушения, фильтрации.

Номер моделиG61MPVT-36B-070G61MPVT-60C-090G61MPVT-60C-110G61MPVT-60D-135
Режим нагреваВторая ступень Полезная мощность-МДж/ч69.692.8116.1139.3
Полезная мощность-кВт17.923.72935.7
Диапозон подъём температуры-С25 - 4122 - 3928 - 4436 - 53
Давление газа на форсунках для природного газа-Па0.870.870.870.87
Первая ступень Полезная мощность-МДж/ч47.563.379.195
Полезная мощность-кВт12.616.721.125.5
Диапозон подъём температуры-С14 - 3113 - 2817 - 3322 - 39
Давление газа на форсунках для природного газа-Па0.420.420.420.42
ПодключениеЗабор воздуха/дымоход (PVC)2 / 22 / 2
2 / 2
3 / 3
Подключение дренажа к трапику (PVC)-внутр.диаметр1 / 21 / 21 / 2
1 / 2
Подключение через адаптер-наружный диаметр3 / 43 / 4
3 / 4
3 / 4
Подключение шлангом с хомутом-внутр. х наружн.1 - 1 / 4 х 11 - 1 / 4 х 1
1 - 1 / 4 х 1
1 - 1 / 4 х 1
Газовая труба1 / 21 / 2
1 / 2
1 / 2
ВентиляторДиаметр колеса х ширина в мм203 х 508292 х 508292 х 508292 х 508
Выходная мощность мотора в Вт373745745745
Производительность системы кондиционирования в Вт



Подача воздуха диапазон в л/с295 - 660410 - 1020350 - 1045430 - 1035
Вес1 пачка,1 место в кг68828594

240В, 50Гц, 1фаза (менее 10 ампер)
Для систем воздушного отопления и кондиционирования.
Максимально полезная мощность 17.9 кВт, 23.7 кВт, 35.7 кВ. Компактная конструкция корпуса. Возможность установки с воздушным потоком снизу вверх, сверху вниз, горизонтально с подачей справа налево и слева направо без необходимости модификации. Газовый воздухонагреватель максимальной производительности G61MPVT - 60D-135 может устанавливаться только с воздушным потоком слева направо или сверху вниз. Система может комплектоваться испарительными блоками, электронными фильтрами и увлажнителями.Установку дополнительного оборудования возможно осуществлять поэтапно. Управляющий контроллер установлен, все подключения выполнены на заводе-изготовителе.
Каждое устройство проверено в работе на заводе-изготовителе.
Выброс продуктов сгорания/забор воздуха для горения. Газовый воздухонагреватель воздушного отопления G61MPVT-60D-135 может устанавливаться только с забором воздуха для горения снаружи. Остальные модели могут устанавливаться как с забором воздуха для горения снаружи, так и использовать для горения воздуха помещений. Во всех вариантах выброс продуктов сгорания осуществляется наружу.
Особенности воздухонагревателя Lennox G61MPVT:
Duralok Plus® Heat Exchanger —  Теплообменник из специального запатентованного материала, обеспечивает длительный срок эксплуатации и энергоэффективность.
Вторичный  теплообменник из нержавеющей стали —  позволяет достичь высокого уровня эффективности путем утилизации дополнительного тепла..
Специальная технология шумопоглащения  обеспечивает высочайший уровень защиты от шума во время работы.
Коаксиальный выход - упрощает установку труб для выброса продуктов сгорания и забора наружного воздуха для горения.
Многопозиционная работа - 80% времени двигатель работает на малой скорости, что позволяет поддерживать заданную температуру без скачков в отличие от других подобных печей.
Вентилятор с плавно изменяемыми скоростями позволяет точно задавать и корректировать потоки нагретого и охлажденного воздуха доме.
Закрытая камера сгорания.

Возможность установки с воздушным потоком снизу вверх, сверху вниз, горизонтально с подачей справа налево и слева направо без необходимости модификации.

Воздухонагреватель Lennox G61 MPVT является основным элементом системы воздушного отопления и может работать как на природном, так и на сжиженном газе.

К воздухонагревателю Lennox G61MPVT подключается системы предизолированных воздуховодов "Climaver" или "Ursa Air".
Подающие воздуховоды - по ним осуществляется подача теплого воздуха в комнаты.
Обратные (заборные) - по ним воздух возвращается из помещений обратно в систему, где он проходит очистку, увлажнение и догревается.
В систему обратных воздуховодов устанавливается подмес свежего воздуха, через который подается часть воздуха с улицы и тем самым одновременно с воздушным отоплением обеспечивается вентиляция отапливаемых помещений.
Таким образом, в системе происходит постоянная рециркуляция.
Циркулирующий воздух можно подготовить по любым качественным параметрам, а именно: нагреть или охладить, очистить от пыли и вредных примесей, увлажнить или осушить, продезинфицировать, добавить нужное количество свежего воздуха.

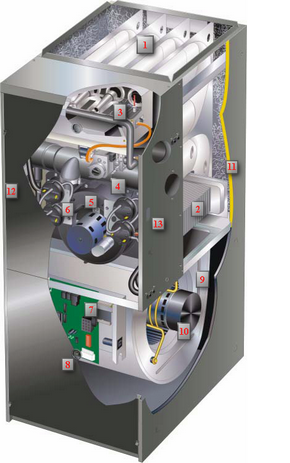

Газовая печь «Lennox» серии G61MPVT
1) Теплообменник DuralokPlus — сделан из запатентованной стали ArmorTuf, гофрированная поверхность обеспечивает максимальную эффективность и минимальное сопротивление воздушному потоку.
2) Вторичный конденсационный теплообменник — выполнен из алюминиевых теплоотводящих ребер, напресованных на трубки из нержавеющей стали для достижения высокого уровня эффективности путем утилизации дополнительного тепла.
3) Газовая горелка типа Вентури обеспечивает полное сгорание газа.
4) Двухступенчатый автоматический газовый клапан — работает совместно с основным вентилятором для точного контроля уровня подачи газа и обеспечения заданных параметров.
5) Вытяжной вентилятор — обеспечивает безопасное удаление продуктов сгорания.
6) Датчики безопасности — обеспечивают безопасную работу устройства. Отключают подачу газа и электричества при возникновении аварийной ситуации. Датчики автоматически возвращаются в рабочее положение после устранения причины возникновения опасной ситуации.
7) Интегрированная система управления — обеспечивает автоматическую работу устройства и контролирует все режимы работы.
8) Смотровой глазок.
9) Основной вентилятор — динамически и статистически сбалансирован заводом-изготовителем, что обеспечивает плавность работы и отсутствие шума. Изменение производительности вентилятора обеспечивается системой управления.
10) Двигатель основного вентилятора с переменной частотой вращения подключен к интегрированной системе управления — поддерживает заданный воздушный поток в любом режиме работы для создания идеального воздушного баланса.
11) Корпус — окрашен высококачественной краской. Полностью изолирован: в верхней части, где расположен теплообменник — теплоизоляция с фольгированным слоем; в секции вентилятора — шумогасящее покрытие.
12) Специальные замки — позволяют легко снимать крышку и обеспечивают легкий доступ к любому узлу для проведения сервисного обслуживания. Кнопка безопасности отключает цепи питания при снятии передней панели.
13) Отверстия для подключения газовой трубы — находятся с обеих сторон корпуса для удобства монтажа.

Инструкция по монтажу воздухонагревателя Lennox серии G61MPVT
(нажмите на картинку, чтобы открыть в pdf)

Паспорт воздухонагревателя Lennox серии G61MPVT
(нажмите на картинку, чтобы открыть в pdf)

Брошюра о воздухонагревателе Lennox серии G61MPVT
(нажмите на картинку, чтобы открыть в pdf)
