BALTIC & FLEXY WSHP

Главная >> Общий каталог >> Руфтопы >> BALTIC & FLEXY WSHP (LENNOX)

Моноблочные крышные кондиционеры с водяным тепловым насосом (wshp)

Основные применения

• Большие коммерческие здания (супермаркеты, аэропорты, торговые центры)

• Театры и кинотеатры

• Здания, оборудованные водяным контуром

Преимущества оборудования

• Одно из наиболее энергоэффективных решений

• Экономичное решение для быстрого и простого монтажа

• Различные варианты дополнительного нагрева

• Управление подмешиванием свежего воздуха и естественное охлаждение

• Большой выбор сетевых интерфейсов

• Модули теплоутилизации для снижения потребления электроэнергии

Характеристика Описание Устройство Документы

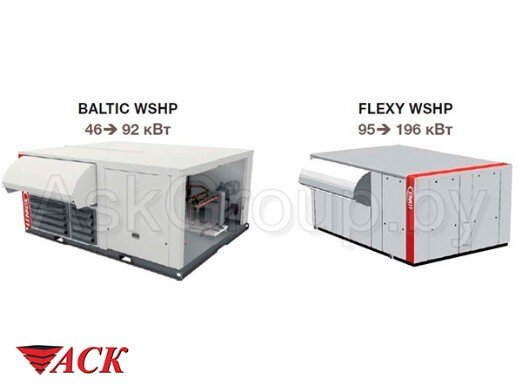

WSHP		BALTIC WSHP						FLEXY WSHP
WSHP		045	052	057	065	075	085	085	100	120	150	170
Режим охлаждения - BWH/BWM
Холодопроизводительность брутто	кВт	46.3	53.3	61.9	73.6	87.8	91.6	93.2	124	138	165	194
Холодопроизводительность нетто		45.8	52.4	60.3	71.2	86.0	89.6	90.8	119.9	133.6	160.2	187.2
Потребляемая мощность		11.1	12.7	14.3	18.1	20.9	23.5	21.8	29.3	33.2	38.2	47.5
Холодильный коэффициент ERR брутто		4.44	4.67	4.88	4.91	4.80	4.46	5.0	5.1	5.1	5.2	5.0
Коэффициент энергоэффективнорсти EER нетто		4.11	4.12	4.23	3.93	4.11	3.81	4.17	4.1	4.0	4.2	3.94
Класс энергоэффективности Eurovent Режим охлаждения		B	B	B	C	B	C	B	C	C	B	C
Режим нагрева - BWM
Теплопроизводительность брутто	кВт	56.7	65.9	78.4	91.1	105.3	112.8	111.0	140.1	157.1	186.25	225.5
Потребляемая мощность	кВт	12.6	14.6	16.9	21.8	23.5	26.9	24.1	32.2	37.4	40.2	52.0
COP брутто		4.8	5.0	5.1	4.7	5.0	4.7	5.1	5.0	4.8	5.3	5.0
Коэффициент энергоэффетивности COP нетто		4.51	4.53	4.63	4.18	4.48	4.19	4.60	4.35	4.20	4.63	4.34
Класс энергоэффективности Eurovent Режим нагрева		B	B	B	C	B	C	B	C	C	B	C
Дополнительный нагрев
Теплопроизводительность газа Стандартный нагрев/высокотемпературный нагрев	кВт-S/H	30.7/55.8				55.8/112.0		55.2/110.4			110.4/165.6
Теплопроизводительность электрического нагревателя - Стандартный нагрев/высокотемпературный нагрев	кВт-S/M/H	27/54						30/54/72			45/72/108
Теплопроизводительность электрического преднагревателя - Стандартный нагрев/высокотемпературный нагрев	кВт-S/H	24/48				36/72
Мощность водяного воздухонагревателя Стандартный нагрев/высокотемпературный нагрев (воздух 10 оС/вода 90-70 оС)	кВт-S/H	84	93	103	109	178	186	134/ 210	149/ 236	156/ 250	169/ 301	180/ 326
Холодильный контур
Кол-во компрессоров / Кол-во контуров		2/2	3/2	4/2	4/2	4/2	4/2	2/2	2/2	2/2	3/2	4/2
Масса хладагента в контуре	кг	68	6.8	7.8	9.1	10.0	10.5	10.0	10.5	10.5	16.0	16.0
Гидравлический контур
Сопротивление при номинальном расходе воды	кПа	27	35	22	31	42	47	60	58	58	76	64
Патрубки вход/выход	DN	65	65	65	65	65	65	65	65	65	80	80
Характеристики вентиляторов
Номинальный расход воздуха	m3/h	7100	8300	9900	11000	13500	14500	15000	18500	20500	26000	30000
Минимальный расход воздуха		5700	6700	7900	8900	10500	10500	12000	14000	15000	18000	21000
Максимальный расход воздуха		9700	11200	13100	13100	17000	19000	23000	23000	23000	35000	35000
Акустические характеристики
Наружные шумовые характеристики Стандартный агрегат	дБА	72	74	76	79	78	80	76	78	78	80	83
Уровень звуковой мощности на приточном нагнетателе - Стандартный агрегат	дБА	78	81	85	87	87	89	85	90	89	91	94

Общая информация

Тепловые насосы с водяным конденсатором представляют независимые моноблочные агрегаты, которые переносят теплоту через единый водяной контур. Каждый агрегат может работать как в режиме охлаждения, так и нагрева в течение года, температура воды в водяном контуре поддерживается с помощью только охлаждения и котельной или комбинацией чиллера с тепловым насосом и сухим охладителем котельной/градирни либо используется геотермальный контур. Крышные кондиционеры с водяным конденсатором компании Lennox обеспечивают наиболее энергоэффективное решение для комфортного кондиционирования однозональных зданий и помещений.

Первоклассная энергоэффективная система благодаря применению спиральных компрессоров, работающих на экологически безопасном хладагенте R410A, и высокопроизводительному пластинчатому водяному теплообменнику.
Крышные кондиционеры тепловой насос с водяным охлаждением – наиболее современное и гибкое оборудование компании Lennox для больших интегрированных коммерческих применений: Работа каждого агрегата не зависит от других, и агрегат может иметь независимое управление.
Сверхнизкошумное решение, благодаря отсутствию наружных вентиляторов.
Расширенный микропроцессорный контроллер CLIMATIC, разработанный для увеличения энергоэффективности и надежной работы Контроллер предусматривает работу по схеме ведущий/ведомый и имеет широкие сетевые возможности.
Выгодное моноблочное решение для быстрого и простого монтажа.
Малый вес агрегатов упрощает подъем и установку для любых конфигураций здания.
Различные конфигурации воздушных потоков и разнообразные монтажные рамы для соответствия всем типам зданий.
Возможность установки дополнительных нагревателей с интеллектуальным управлением, позволяет выбирать наиболее эффективный способ нагрева в зависимости от температуры наружного воздуха и/или затрат на электроэнергию.
Управление подмешиванием свежего воздуха и естественное охлаждение/нагрев для здорового и комфортного микроклимата в помещении.
Поставляются кондиционеры следующих исполнений:

> Тепловой насос

> Агрегаты с двойным нагревом выполняют термодинамический и газовый нагрев воздуха.

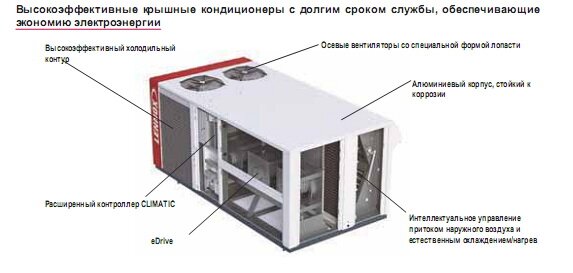

Основные компоненты

Хладагент R410А, спиральные компрессоры
Компактный пластинчатый теплообменник из нержавеющей стали с низким гидравлическим сопротивлением для снижения мощности насосов, включает весь комплект необходимых гидравлических компонентов.
Электрический щиток соответствует стандарту EN 60204-1, автоматические выключатели, пронумерованные провода и разъемы.
Негорючая изоляция класса М0
Большой выбор основных и предварительных воздушных фильтров до класса F7
Регулируемая скорость и трансмиссия с прямым приводом eDrive (в качестве стандарта на серии BALTIC, как опция на серии FLEXY)
Съемный моющийся поддон для сбора конденсата, сифон входит в стандартную комплектацию
Коррозионностойкий корпус (из оцинкованной стали или алюминия) с заклепками из нержавеющей стали

Контроллер CLIMATIC

Полнотекстовый индикатор неисправностей и журнал неисправностей.
Разнообразие настраиваемых параметров и параметров диагностики и мониторинга.
Расширенные функции управления: расширенное управление компрессорами; динамическое оттаивание; интеллектуальный контроль расхода наружного воздуха; автоматическая смена летнего и зимнего периода, управление приводом вентилятора с регулируемой скоростью и управлением воздушным потоком
Расширенные сетевые возможности: Ведущий/Ведомый, ModBus и BACnet RS485 или TCP-IP, LonWorks,
Совместимость с решениями Lennox в области мониторинга и контроля.

С дополнительной информацией вы можеть ознакомиться в каталоге Lennox

BALTIC

FLEXY

Полный каталог Lennox
(нажмите на картинку, чтобы открыть в pdf)
