Приточные щелевые решётки АРС, АЛС, АНС предназначены для подачи воздуха в помещения различного назначения системами вентиляции и кондиционирования, в том числе с переменным расходом воздуха. Вытяжные решётки АВС предназначены для удаления воздуха из помещений.
Щелевые решётки представляют собой конструкцию из алюминиевого профиля с числом щелей N от 1 до 6.

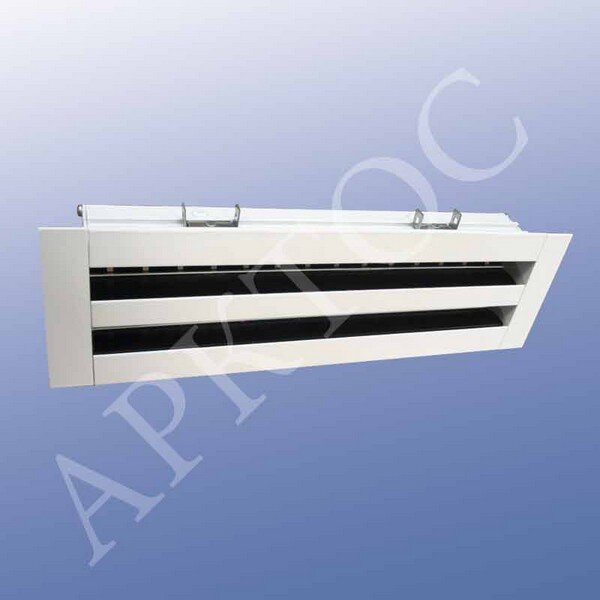

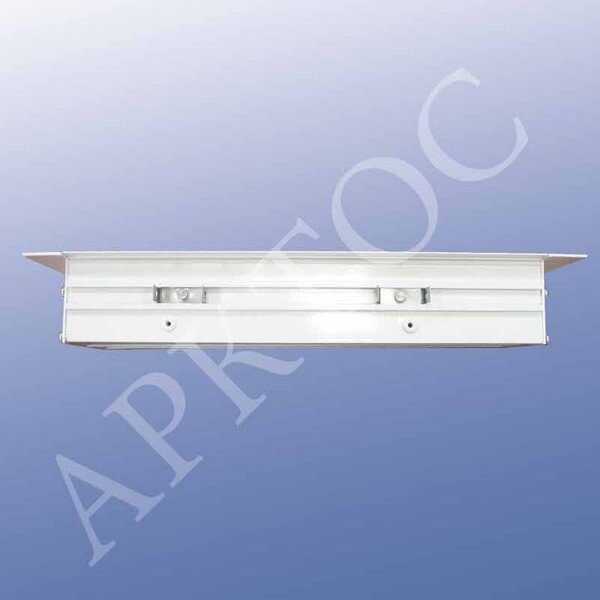

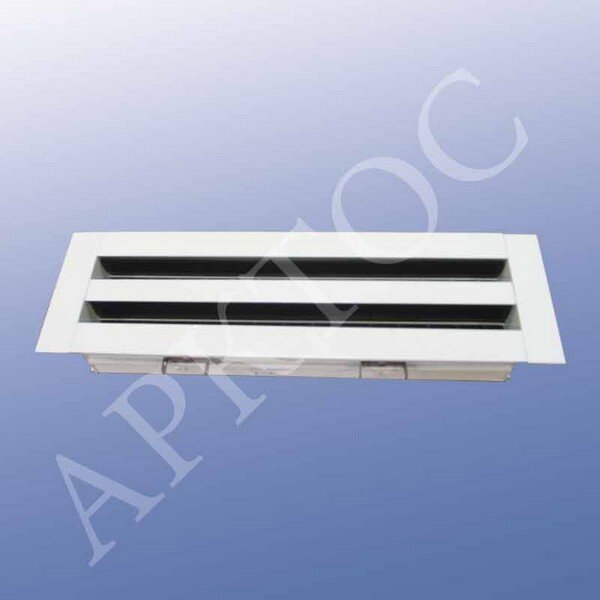

В каждой щели решёток АРС, АНС размещены две направляющие жалюзи, при повороте которых на угол a от 0° до 52° изменяется направление приточного потока от вертикального до горизонтального. Жалюзи позволяют обеспечивать устойчивость струи приточного воздуха в диапазоне изменения объёмных расходов от 100% до 25%, в том числе в режиме охлаждения.

Помимо этого в решётках АРС установлены две перфорированные заслонки, выполняющие роль рассекателя потока и регулятора расхода воздуха. Отсутствие перфорированных заслонок у решёток АНС снижает аэродинамическое сопротивление ВР, что позволяет использовать их для раздачи больших расходов воздуха дальнобойными струями.

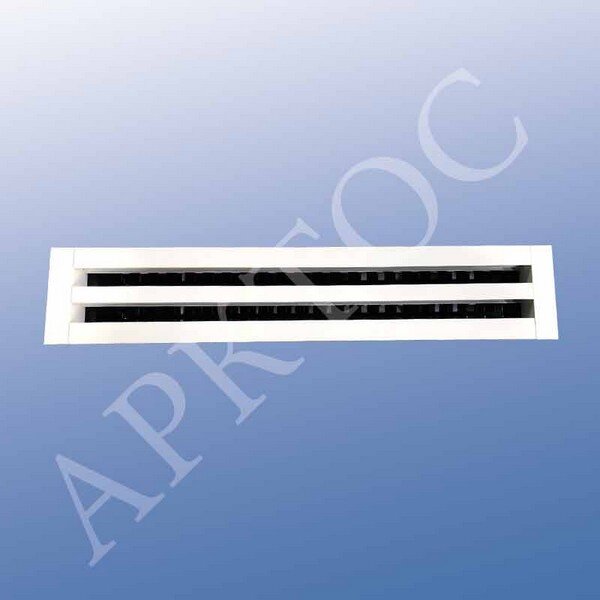

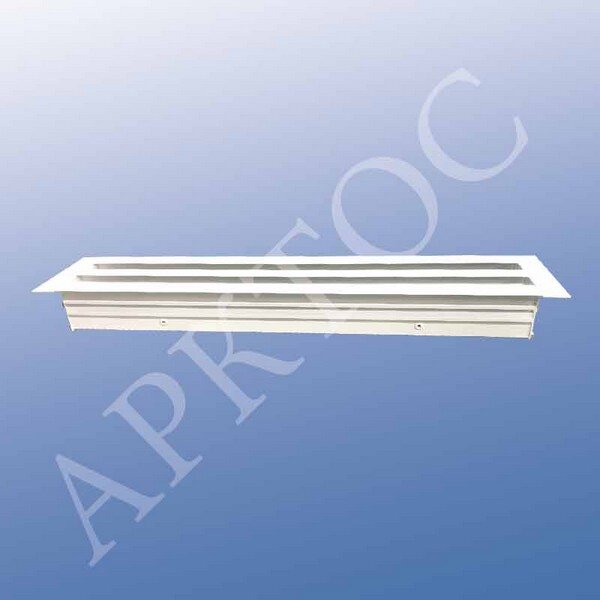

В решётках АЛС также имеются перфорированные заслонки, но в отличие от АРС, поставляются без поворотных жалюзи, в этом случае направление приточного потока не регулируется.

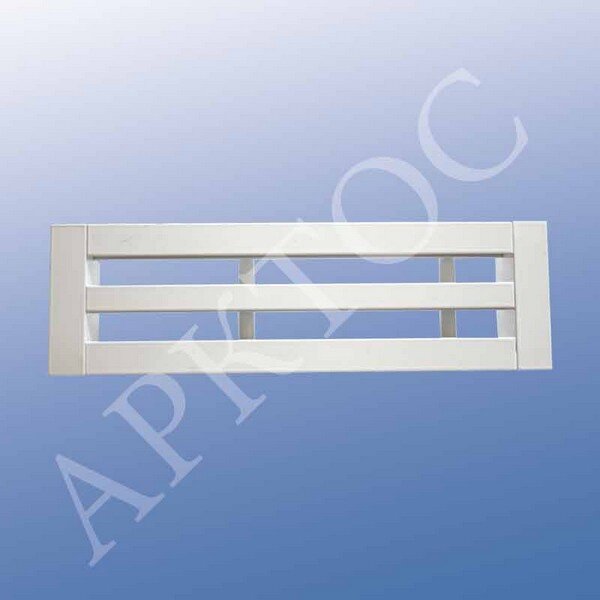

Решётки АВС поставляются без поворотных жалюзи и перфорированных заслонок.

Типоразмеры решёток: А (длина) от 300 мм до 2000 мм; В (ширина) от 41 мм (1 щель) до 236 мм (6 щелей), шаг 39 мм. Коэффициент живого сечения решёток АРС (при a = 0°), АЛС Кж.с. = 0,25; АНС (при a = 0°), АВС Кж.с. = 0,60.

Для удобства крепления щелевых решеток АРС, АЛС, АНС, АВС в качестве дополнительной опции разработан специальный кронштейн.

Щелевые решетки АРС, АЛС, АНС, АВС могут изготавливаться с боковинами, без боковин и с одной боковиной. В варианте с одной боковиной решетки комплектуются двумя стяжками, в варианте без боковин четырьмя стяжками, это позволяет стыковать решетки между собой при монтаже.

Рекомендуемая длина А, одной щелевой решетки для самостоятельного монтажа в одну линию не более 1000 мм. Решётка с длиной более 2000 м будет изготовлена из нескольких решеток меньших размеров. Щелевые решетки длиной более 2000 мм поставляются в разобранном виде.

Решётки АРС, АЛС рекомендуется использовать с камерами статического давления 2КСД М, а решётки АНС, АВС – с камерами, оснащёнными регулятором расхода 2КСР М.

Решётки изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска в любой цвет по каталогу RAL или текстурирование.
