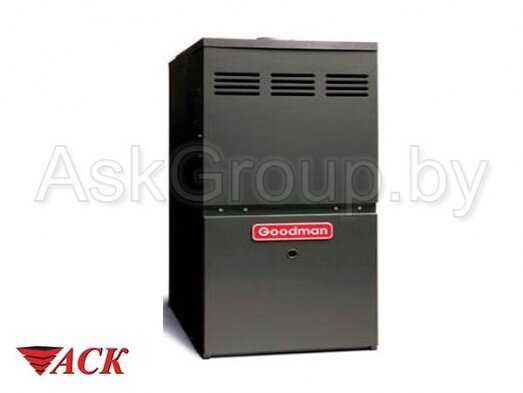

Многопозиционный газовый воздухонагреватель "Goodman GMP" для воздушного отопления обеспечивает нагрев воздуха и вентиляцию, с дальнейшей возможностью кондиционирования, увлажнения, осушения, фильтрации.
Прибор серии GMP является газовым воздухонагревателем канального типа с принудительной циркуляцией воздуха и атмосферными горелками.

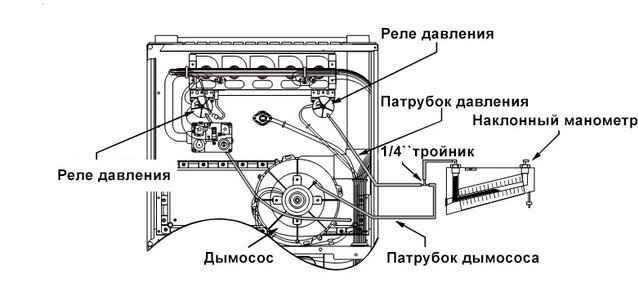

Прибор предназначен для непрямого нагрева воздуха за счет сжигания газа. Продукты сгорания проходят по трубчатому воздушному теплообменнику и нагревают его. Теплообменник обдуваются главным вентилятором и нагревает проходящий воздух. Дымовые газы принудительно удаляются встроенным дымососом через дымоход.
| Номер модели | GMP 75 | GMP 100 | GMP 125 | GMP 150 |
| Полезная мощность, кВт | 15.1 | 20.2 | 25.2 | 30.3 |
| Мощность горелок, кВт | 18.9 | 25.2 | 31.5 | 37.8 |
К.П.Д., % (AFUE) | 80 | 80 | 80 | 80 |
Расход воздуха при 125 Па, м3/ч | 2319 | 2686 | 3332 | 3485 |
Максимальный расход газа, м3/ч | 2.1 | 2.8 | 3.5 | 4.2 |
Максимальный расход сжиженного газа, л/ч | 2.8 | 3.8 | 4.7 | 5.7 |
Повышение температуры воздуха на выходе обогревателя, °C | 19 - 36 | 19 - 36 | 19 - 36 | 19 - 36 |
| Температура воздуха на возврате в нагреватель, °C | 13 - 38 | 13 - 38 | 13 - 38 | 13 - 38 |
| Мощность главного вентилятора, кВт | 0.55 | 0.55. | 0.73 | 0.73 |
| Число скоростей вентилятора | 3 | 3 | 3 | 3 |
| Число горелок | 3 | 4 | 5 | 6 |
| Электропитание | 220 / 1 / 50 | 220 / 1 / 50 | 220 / 1 / 50 | 220 / 1 / 50 |
| Номинальный ток, А | 5.5 | 5.5 | 7.9 | 7.9 |
| Максимальный ток, А | 7 | 7 | 9.7 | 9.7 |
| Пусковой ток, А | 15 | 15 | 15 | 15 |
| Потребляемая электрическая мощность, не более, кВт | 0.7 | 0.7 | 0.8 | 0.9 |
| Масса брутто, кг | 59 | 70 | 74 | 83 |
Описание: • Номинальное давление природного газа – 200-250 мм вд. ст. • Минимальное давление природного газа – 120 мм вд. ст. • Давление газа на горелках – 80-87 мм вд. ст. • Концентрации вредных выбросов соответствуют ГОСТ Р 51733-2001. Предельная концентрация СО составляет 0,05% (625 мг/м3). • Температура дымовых газов до 140ºС. • Подсоединение газа – ½ “ внутренняя резьба в автоматическом клапане. Подсоединение производится гибкой газовой подводкой, которая должна быть вкручена в газовый клапан. Подводка в комплект поставки не входит. • Дымовая труба диаметром 106 мм. Дымовая труба может выходить вверх, направо или налево посредством разворота вентилятора дымососа. • Возможность установки воздухонагревателя с направлением потока вверх, вниз или горизонтально (вправо и влево) • Двигатели вентиляторов не требуют смазки. • Тихая работа, шумоизоляция корпуса и пружинный подвес вентилятора. • 40 ВА - 24В трансформатор для автоматики • Отсечной клапан избыточного давления газа и газовый редуктор с регулировкой • Контакт безопасности открытия панели доступа к вентилятору • Электроискровое зажигание • Ионизационный датчик пламени • Датчики-размыкатели перегрева камеры теплообменника и деталей корпуса • Датчик-реле разряжения в дымоходе • Датчик-реле максимальной температуры воздуха Корпус • Корпус является несущим и выполнен со сплошной внутренней тепло/звукоизоляцией. • Материал корпуса – оцинкованная сталь, покрытая эмалью с высокотемпературной обработкой. • Корпус имеет насечки отверстий для бокового подсоединения дымохода и подсоединения возвратного воздуховода. • В корпусе выполнены отверстия для подсоединения дымовой трубы, электропитания, подводки газа, доступа воздуха для горения газа, смотровое окно. |
 |
 | Паспорт воздухонагревателя GOODMAN серии GMP (нажмите на картинку, чтобы открыть в pdf) |
 | Инструкция по монтажу воздухонагревателя GOODMAN серии GMP (нажмите на картинку, чтобы открыть в pdf) |
 | Характеристика воздухонагревателя GOODMAN серии GMP (нажмите на картинку, чтобы открыть в pdf) |
 | Брошюра для воздухонагревателя GOODMAN серии GMP (нажмите на картинку, чтобы открыть в pdf) |
 | Установка комплекта для пропана для воздухонагревателя GOODMAN серии GMP (нажмите на картинку, чтобы открыть в pdf) |
 | Функциональная схема автоматизации GOODMAN серии GMP (нажмите на картинку, чтобы открыть в pdf) |
 | Типичные неисправности воздухонагревателя GOODMAN серии GMP (нажмите на картинку, чтобы открыть в pdf) |
